【安防百科】IPC 解析度及色彩还原测试方法

文章出处：华安泰网责任编辑：华安泰智能作者：VIKOR人气：-发表时间：2015-06-15 11:15:00

解析度和色彩还原是IP Camera两个重要的维度，本文将介绍这两个维度的详细测试方法及测试标准。

一、解析度测试

　　1.1测试目的

　　测试IP Camera的解析度，包含中心解析度和边角解析度；

　　1.2测试设备

　　灯箱，12233 Chart （1x，2x，4x），色温照度计（精度1K、0.01Lux）。

　　1.3测试软件

　　Imatest；

　　1.4测试环境

　　D65光源，且保证光线照度为600 Lux±100 Lux；保证ISO12233整个Chart表面的亮度值相差小于20%，测试使用的镜头像素不低于IP Camera的像素。

　　1.5测试步骤

　　（1）调节IP Camera的驱动参数调试到最佳（一般采用默认参数），IP Camera相关的参数设置为普通模式，如曝光设为自动等；

　　（2）调节灯箱光源为指定光源环境，将I2233 Chart置于灯箱中；注意：本标准规定130万和200万的IP Camera选用1X的Chart，300万以上的IP Camera选用4X的Chart；

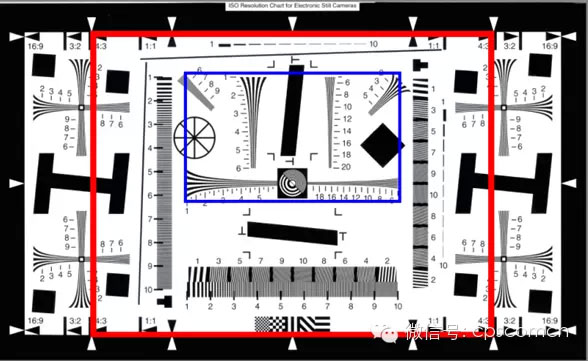

　　（3）中心解析度的测试：将ISO12233 Chart置于灯箱中，调节IP Camera的位置，保证其光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart的16:9或者4:3区域（根据IP Camera的分辨率长宽比决定）正好落在IP Camera的预览画面中，下面以分辨率是4:3的IP Camera为例，如图1红线框所示：

　　图1

　　（4）固定IP Camera，在画面稳定的条件下拍照；

　　（5）分析解析度蓝线区域图像，得出解析度值为中心解析度；

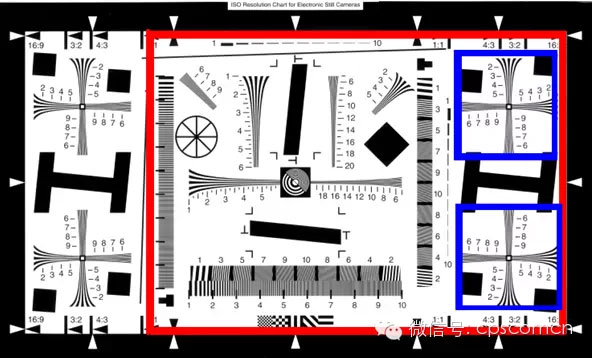

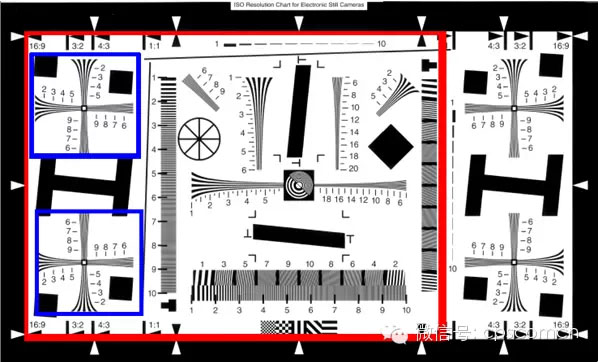

　　（6）边角解析度的测试：方法同步骤（3）（4）（5），不同的是调节IP Camera的预览区域，以达到测试各个角落解析度的目的，具体拍照区域见图2、图3；

　　图2

　　图3

　　1.6解析度读取方法

　　（1）从低频楔形线对（可以很容易的辨别为5条线）开始往高频率开始读，当不能再辨别为5条线对的时候，就认为该处的值为此处的解析度值；

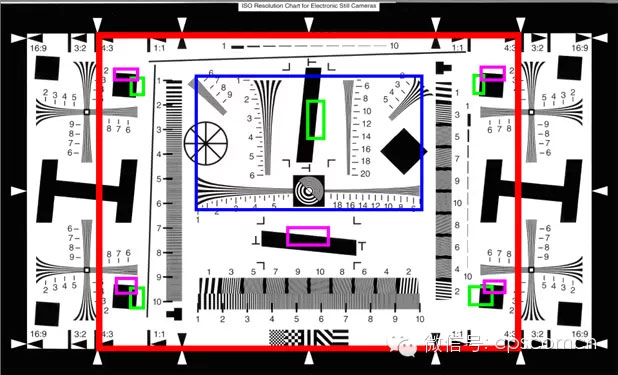

　　（2）使用Imatest软件亦可分析出解析度值（MTF值），拍照区域为红色区域，见图4。绿色线框中表述的是水平解析度值，粉红色线框中表述的是垂直解析度值；中间区域线框中表述的是中心的解析度值，其他为各个对应角落的解析度值：

　　图4

　　本标准中以肉眼判别线对为准，也可以用MTF值判断。

二、色彩还原测试

　　2.1测试目的

　　测试IP Camera对色彩的还原能力；

　　2.2测试设备

　　灯箱，24色色卡(Gretag Macbeth Color Checker)，色温照度计；

　　2.3测试软件

　　Imatest；

　　2.4测试环境

　　D65光源，照度600 Lux±100 Lux（注意白色色块不能出现过曝现象），整个Chart表面的亮度值相差小于20%；

　　2.5测试步骤

　　（1）调节IP Camera的驱动参数调试到最佳，IP Camera拍照相关的参数设置为普通模式，如白平衡设置为自动，曝光设为自动等；

　　（2）调节光源及照度到指定的标准

　　（3）将24色色卡置于灯箱正面中心，调节IP Camera的位置，使其正对该Chart，保证该Chart的整个画面占Capture画面的70%；比例见下图：

　　图5

　　（4）待画面稳定后，拍摄照片；

　　（5）使用Imatest软件分析拍摄照片，得出△C、△E、Sat值；

　　2.6色彩还原的计算方法

　　ΔC = ( (a -a*)2+ (b - b*)2 )1/2

　　ΔE = ( (L -L*)2+ (a -a*)2+ (b - b*)2 )1/2

　　Saturation = 100% ×((a 2 + b 2)1/2 ) / ((a*2 + b*2)1/2 )

　　其中L、a、b为经过IP Camera处理后的值，L*、a*、b*为Color Checker的实际值；（来源：CPS中安网 作者：杨儒）
